名稱：精密彈簧壽命試驗機 型號：AUTO-ASC-2000~5000N
1. 根據客戶實際使用需求結合試驗機精度為客戶推薦最適合的機型及量程范圍
2. 免費為客戶提供設備功能展示及樣品測試，符合要求后再下單確保所購即所需
3. 針對客戶的特別需求，可定制設備外形、功能等測試要求
4. 常規設備我司均有備貨，可實現快速響應，快速交貨
1試驗機簡介
本機采用微電腦控制，觸摸屏顯示，具有操作直觀簡便、控制精度高、性能穩定等特點，可簡單完成彈簧的拉伸、壓縮壽命測試。
2 方案描述
2.1主機
主機采用立式結構，右部位上端為運動部位，下端為振幅調整機構，左上部位工業觸摸屏及軟件控制動作，測試精準，簡單高效。
2.2傳動系統
運動部位采用AC變頻馬達及變頻器和凸輪機構傳動下橫梁往復運動，上端由步進電機配合高精度滾珠絲桿調節彈簧自由高度；
2.3結果判定
采用通斷線判定產品是否失效
2.4測量控制系統：
上端由控制器采集編碼器位移并顯示與觸摸屏上，振幅由數顯卡尺采集與顯示。
2.5 顯示系統
觸摸屏顯示系統，所有資料顯示與觸摸屏界面之上。
2.6 試驗系統

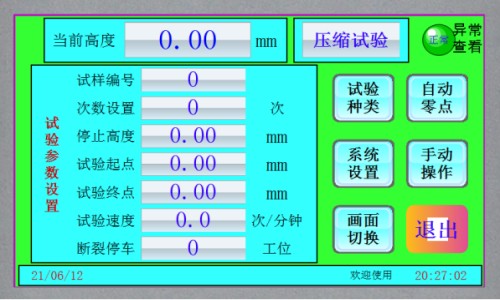

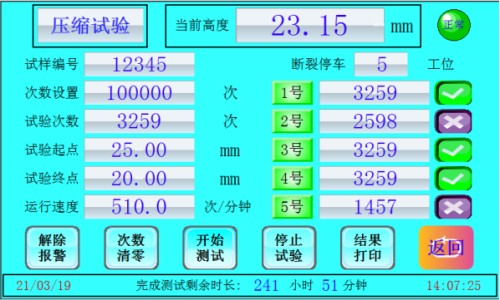

整個試驗過程采用觸摸屏中文人機對話方式，使用觸摸屏界面的視窗式操作系統，由鍵盤輸入試驗參數，自動完成全部試驗過程。屏幕顯示測試結果、試驗機工作狀態等。
3 主要性能
單工位獨立顯示，獨立判別。
上端采用滾珠絲桿傳動，精準度更高。
人機中文對話直觀明了。
效率高、功能全、操作方便。
具有程控和機械及安全門等多個限位保護與報警。
自由高度自動調節，方便快捷。
拉壓治具自動切換，無需手動更換。
滿足最大測試速度條件下可自由設定測試速度。
產品斷裂后自動記憶斷裂次數并停機報警。
內置微型打印機，測試結果可選擇是否打印。
設備功能強大，既適合批量檢測，也適合研發測試。
4主要技術參數
|
型號 |
AUTO-ASC-2000N |
AUTO-ASC-5000N |
|
最大負荷 |
2000N |
5000N |
|
測試長度 |
220mm（不含治具） |
|
|
振幅 |
40mm（最大壓縮行程80mm） |
|
|
操作面板尺寸 |
7寸 |
|
|
測試工位 |
5組 |
|
|
測試速度 |
50～500次/min(可任意設定) |
|
|
測試次數 |
8位可自由設定(99999999) |
|
|
位移分辨率 |
0.01mm |
|
|
數顯卡尺分辨率 |
0.01mm |
|
|
壓縮治具直徑 |
39mm |
|
|
結果打印 |
內置微型打印機可打印測試結果 |
|
|
測試種類 |
壓縮/拉伸 |
|
|
電源/功率 |
380V 4.5KW |
380V 7.5KW |
|
外型尺寸 |
W760×D530×H1000mm |
W980×D620×H1200mm |
|
重量 |
約230kg |
約480kg |
5驗機的環境與工作條件
5.1室溫100C～350C范圍；
5.2相對濕度不大于80%；
5.3在穩固的基礎上正確安裝；
5.4在周?chē)鸁o(wú)振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；
5.5電源電壓的波動范圍不應超過額定電壓的
10%。
6 隨機清單
主機：1臺（主機內主要配置清單如下）
1. 變頻馬達：1臺
2. 滾珠絲桿：一根
3. 控制板：1套
4. 變頻器：1臺
5. 標準拉壓簧治具：各1套
6. 步進馬達：1套
7. 觸摸屏：1塊
8. 微型打印機：1臺
電源線：1條
內六角扳手：1套
說明書：1份
7售后服務
7.1根據約定甲方對試驗機進行現場或視頻指導安裝、調試、培訓；
7.2針對可升級的軟件免費為用戶提供升級；
7.3設備免費保修壹年（人為損壞外），提供終生維護服務。
7.4為確保設備長期使用精度及壽命，我司提供原廠點檢校準服務（建議一年一次，可提供報告）。
7.5 可提供設備夾治具設計、滿足客戶各種使用場景需求
