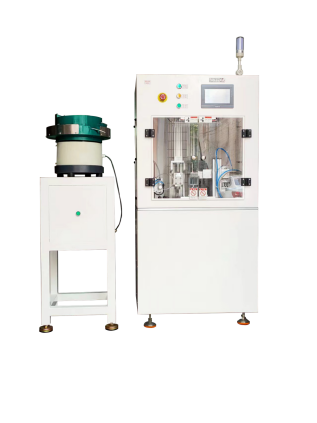

全自動彈簧立定試驗機 AUTO-ALD-1000N

試驗機簡介

   采用立式結構，主機框架由特制鋼板成型，框架的剛度和強度得到充分保證。上方左端為進料裝置，立定頭采用私服電機驅動，保證了試驗結果的準確性和耐久性，上端為觸摸屏顯示界面，整機強度高，立定可自由設定壓縮次數，自動對螺旋角，操作方便，控制精度高。

立定電機選用一套伺服電機，可實現行業最快的響應頻率2.0kHz，反應速度快；滾珠絲桿采用無間隙高精度材質，運行動作平滑、停止時無振動，有效縮短高精度的定位時間，運行中噪音低，配先進PLC控制器，可控速度可實現行業最高水平的穩定速度。

設備技術要求

1. 壓簧實行由震動盤傳動完成全自動上料，

2. 電路各接口有專業編碼管標簽，方便故障的檢查和維護。

3. 操作面，由工控屏完成，自動頁面，手動頁面，參數頁面，組成，產品缺料和設備故障自動頁面會自動顯示。

4. 設備運行環境------220V電壓穩定，氣壓0.6Map以上，遠離油水和金屬對電路板各操作按扭的損壞

5. 設備易損件提供加工圖紙，一年內免費售后（注：人為操作損壞的以成本收費）

設備培訓（乙方有義務對甲方的設備操作人員進行以下的項目培訓）。

1. 設備的操作步驟和設備保養維護的重點。

2. 設備的控制原理和結構培訓。

3. 重要的維修保養常識。

設備驗收內容

按照技術要求，對各個機構的檢查是否符合生產要求，如未達到要求，須進行整改（包括來料的配件是不

1. 合格）。

2. 了解設備的設計生產工作原理

設備最終驗收內容

1. 圖紙和實際生產是否一至

2. 設備連續運行8小時，設備穩定，無原則性故障。

3. 確認設備是否達到培訓的目的。

4. 確認設備提供的配件是否齊全。

5. 設備滿足貴司產品要求

設備組裝原理

1. 工序一壓簧經過震動盤上料，經過流道流入轉盤模具內，一出貳套。

2. 工序二轉盤轉至下一工位，由電機自動對螺旋角（可選擇開啟或關閉）。

3. 工序三轉盤轉至下一工位，由立定工位對彈簧進行壓縮。

4. 工序四轉盤轉至下一工位，由機械手臂抓取。

5. 每道運動工序之間都加有感應器，防止設備運行過程中的失誤，和手動操作間的誤操作

6. 產品在送料過程中到取料口加裝感應器，防止無料或卡料現象。

7. 此設備通用各種類似產品，但是不能超出實際設備的范圍。立定長度公差參數可調。

 設備主要技術參數

 1.最大承載荷重：1000N 100kg

2.驅動方式：伺服電機+電動缸

3.控制方式：PLC+觸摸屏

4.最大測試彈簧長度：100mm

5.可自動上料彈簧最大長度：50mm

6.立定工位：1工位(配2個壓頭）

7.自動上料最大立定彈簧外徑：20mm

8.上料方式：振動盤自動上料（振動盤直徑約650mm）

9.落料方式：機械手臂自動抓取

10.預估產能：自動上料，每小時3000PCS左右（根據貴司的產品）

11.是否對螺旋角：設備有對螺旋角裝置，可選擇停用或啟用

12. 電源：220V 50~60HZ

 設備主要配置
