名稱：全自動精密彈簧試驗機 型號：AUTO-NSP 系列

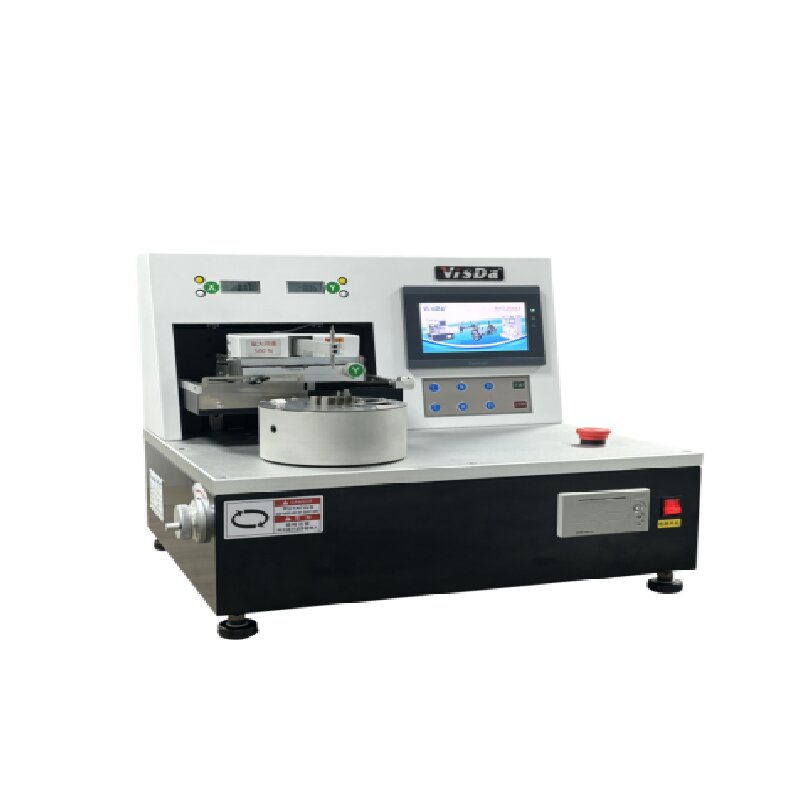

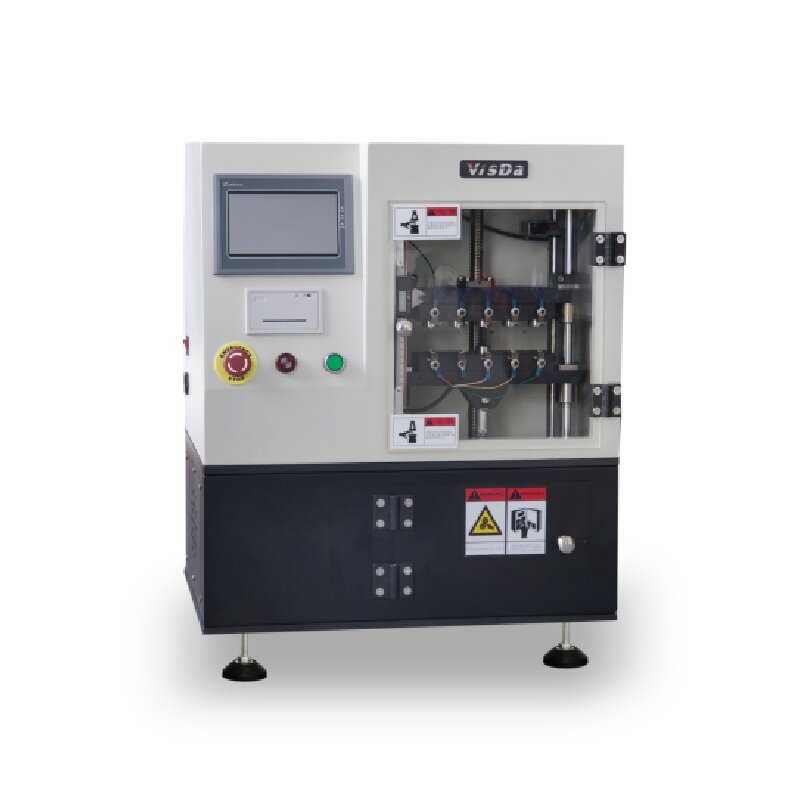

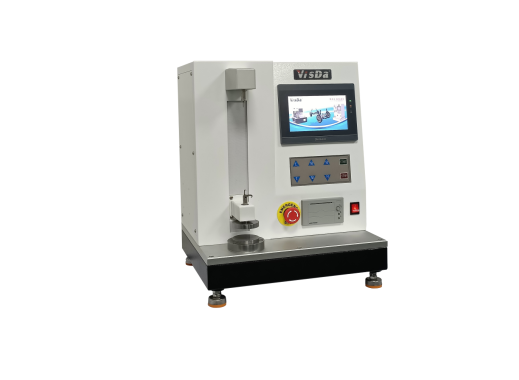

儀器外觀

操作界面

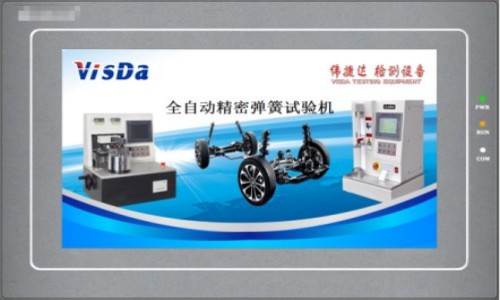

開機界面

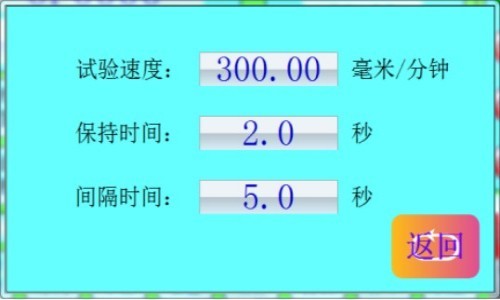

主設置界面

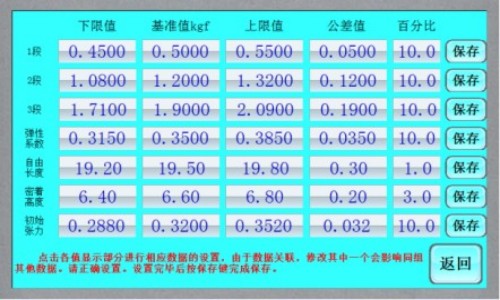

公差設置界面

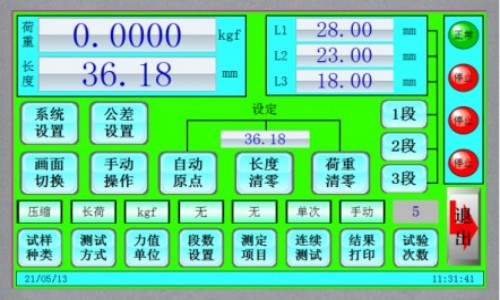

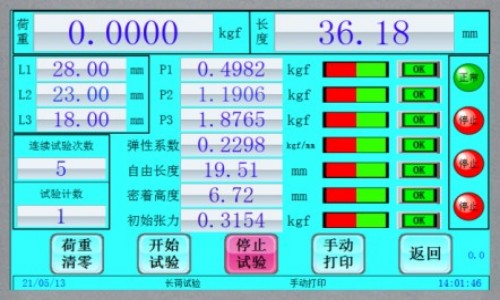

測試界面

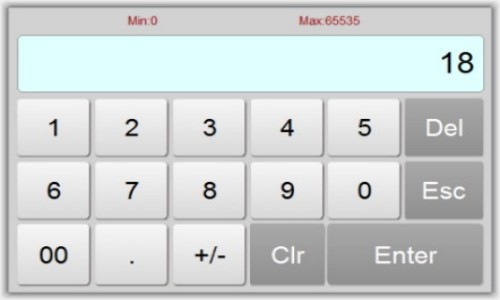

數字鍵盤

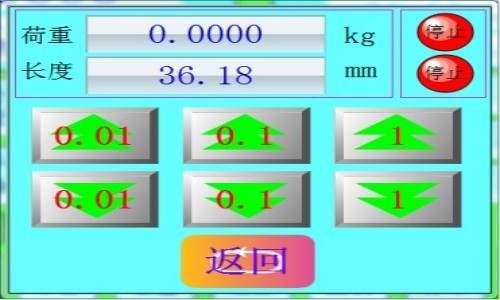

手動操作界面

核心部件

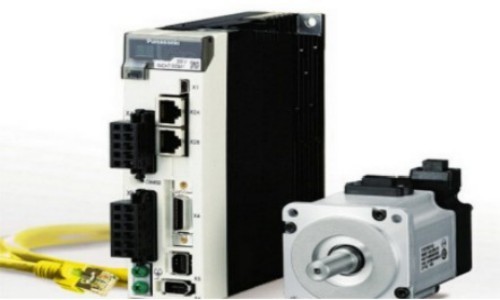

日本松下伺服馬達

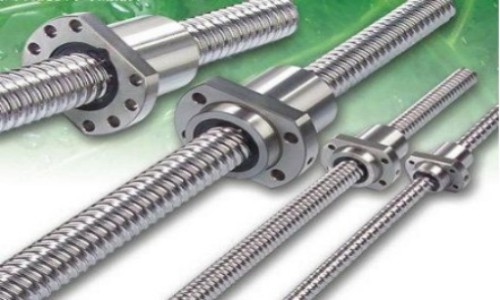

高精密滾珠絲桿

售前支持

1. 根據客戶實際使用需求結合試驗機精度為客戶推薦最適合的機型及量程范圍

2. 免費為客戶提供設備功能展示及樣品測試，符合要求后再下單確保所購即所需

3. 針對客戶的特別需求，可定制設備外形、功能等測試要求

4. 常規設備我司均有備貨，可實現快速響應，快速交貨

1試驗機簡介

本機采用微電腦控制，觸摸屏顯示，具有操作直觀簡便、控制精度高、性能穩定等特點，可完成彈簧的拉伸、壓縮試驗同時自動計算彈簧剛性，該機型參照同類進口產品設計制造，測試精度及結果可媲美進口彈簧試驗機。

2 方案描述

2.1主機

    主機采用立式結構，中間部位為高精度滾珠絲桿傳動上下，橫杠中端為高精度壓力傳感器感應加載荷重，橫杠上下兩端中間為軸向壓盤，右端為工業觸摸屏及軟件控制動作，測試精準，功能強大。

2.2傳動系統

通過采用交流伺服馬達及驅動器和高精度滾珠絲桿保證試驗過程速度連續調節和精準加載；

2.3荷重采集

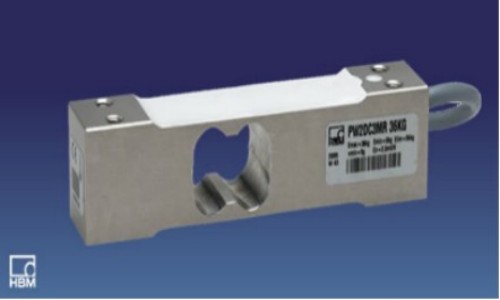

采用高精度壓力傳感器采集測試產品荷重。

2.4測量控制系統：

荷重采用高精度壓力傳感器采集荷重，位移由伺服脈沖控制器采集，由試驗機主板控制并顯示與觸摸屏界面上。

2.5 顯示系統

    觸摸屏顯示系統，所有資料顯示與觸摸屏界面之上。

2.6 試驗系統

整個試驗過程采用觸摸屏中文人機對話方式，使用觸摸屏界面的視窗式操作系統，由鍵盤輸入試驗參數，自動完成全部試驗過程。屏幕顯示測試結果、試驗機工作狀態等。

設備內置微型打印機，可將試驗結果通過打機機打印出來。

3 主要性能

 能自動測定彈簧的拉力、壓力和彈性系數，以及自由長，密著高，初張力參數

 能指定1、2、3段全自動測試。

 人機中文對話直觀明了。

 效率高、功能全、操作方便。

 具有程控和機械兩級限位保護。

 荷重傳感器變形量自動補正功能。

 自帶微型打印機；手動或自動打印測試結果。

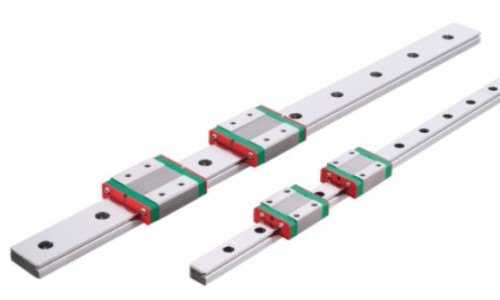

 伺服馬達帶動，精密滾珠絲桿傳動，并配有高精度導軌，保證測試精度。

 可輸入產品規格公差，測試完成后自動顯示合格與不合格。

 可設定長度測試荷重，設定變形量測試荷重，設定荷重測試長度，設定荷重測試變形量。

 荷重傳感器過載自動保護及緊急停止功能。

 設備功能強大，既適合批量檢測，也適合研發測試。

4主要技術參數

5試驗機的環境與工作條件

5.1室溫10⁰C～35⁰C；

5.2相對濕度不大于80%；

5.3在穩固的基礎上正確安裝；

5.4在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；

5.5電源電壓的波動范圍不應超過額定電壓的10%。

6 隨機清單

 主機：1臺（主機內主要配置清單如下）

1. 伺服電機：1套

2. 滾珠絲桿：一根

3. 控制板：1套
