名稱：全自動精密彈簧試驗機V4.0
型號：AUTO-DSP 系列

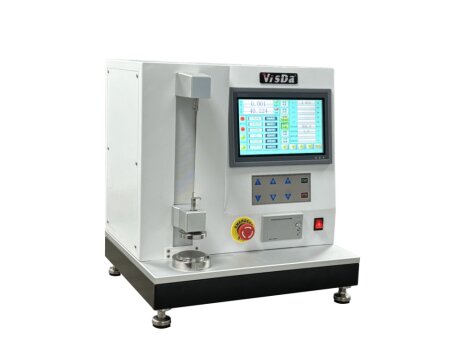

儀器外觀

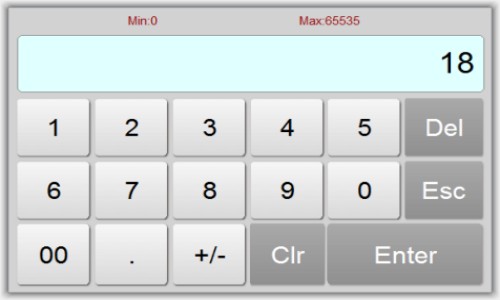

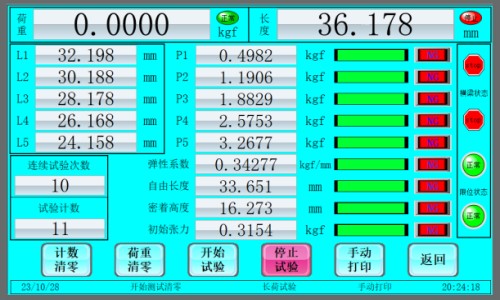

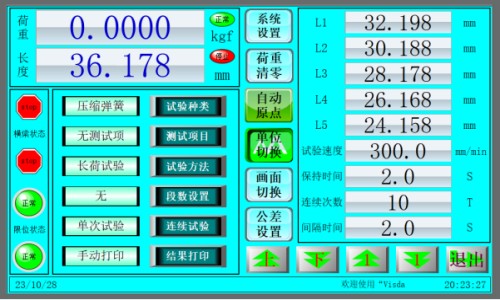

操作界面
本機采用微電腦控制，觸摸屏顯示，具有操作直觀簡便、控制精度高、性能穩定等特點，可完成彈簧的拉伸、壓縮試驗同時自動計算彈簧剛性，該機型參照同類進口產品設計制造，測試精度及結果可媲美進口彈簧試驗機。
2 方案描述
2.1主機
主機采用立式結構，中間部位為研磨級滾珠絲桿傳動上下，橫杠中端為高精度壓力傳感器感應加載荷重，橫杠上下兩端中間為軸向壓盤，右端為工業觸摸屏及軟件控制動作，測試精準，功能強大。
2.2傳動系統
通過交流伺服馬達及驅動器、研磨級滾珠絲桿和高精度旋轉編碼器，保證試驗過程速度連續調節和精準加載。
2.3荷重采集
采用高精度壓力傳感器采集測試產品荷重。
2.4測量控制系統：
荷重采用高精度壓力傳感器采集，位移由高精度編碼器采集，試驗機主板控制并顯示于觸摸屏界面上。
2.5 顯示系統
觸摸屏顯示系統，所有資料顯示與觸摸屏界面上。
2.6 試驗系統
整個試驗過程采用觸摸屏中文人機對話方式，使用觸摸屏界面的視窗式操作系統，由鍵盤輸入試驗參數，自動完成全部試驗過程。屏幕顯示測試結果、試驗機工作狀態等。
設備內置微型打印機，可將試驗結果通過打印機打印出來。
3 主要性能
自動測定彈簧的拉力、壓力、彈性系數，以及自由長、密著高、初張力。
指定1、2、3、4、5段全自動測試。
10.2寸觸摸屏，人機中文對話直觀明了。
效率高、功能全、操作方便。
具有程控和機械兩級限位保護。
荷重傳感器過載自動保護及緊急停止功能。
自帶微型打印機；手動或自動打印測試結果。
伺服馬達帶動，精密滾珠絲桿傳動，并配有高精度導軌，保證測試精度。

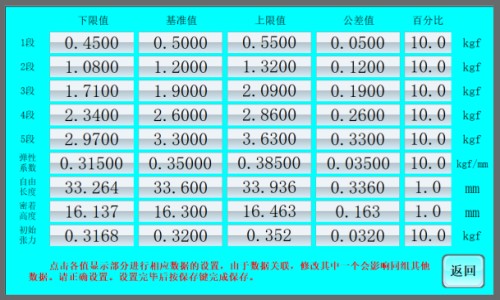

可輸入產品規格公差，測試完成后自動顯示合格與不合格。
可設定長度測試荷重，設定變形量測試荷重，設定荷重測試長度，設定荷重測試變形量。
荷重傳感器過載自動保護及緊急停止功能。
設備功能強大，既適合產品檢測，也適合研發測試。
4主要技術參數
|
型 號 |
AUTO-DSP-5N/10N |
AUTO-DSP-20N/50N/100N |
AUTO-DSP-200N/500N |
|
|
最大負荷 |
5N 10N |
20N 50N 100N |
200N 500N |
|
|
荷重分辨率 |
0.0001N/0.01gf |
0.001N/0.1gf |
0.01N/1gf |
|
|
位移分辨率 |
0.001mm |
|||
|
單位選擇 |
N，kgf，gf，Ibf |
|||
|
荷重精度 |
±0.2%(顯示值) |
|||
|
位移精度 |
±(0.025＋0.0015L)L為任意長度mm |
|||
|
最大行程 |
200mm |
|||
|
測試速度 |
1～600mm/min |
|||
|
壓盤直徑 |
下60mm 上30mm |
60mm |
||
|
測試種類 |
壓縮/拉伸 |
|||
|
測試方式 |
設定: 長度測荷重/變形量測荷重/荷重測長度/荷重測變形量 |
|||
|
外型尺寸 |
W450×D500×H550mm |
|||
|
重 量 |
約60kg |
|||
5驗機的環境與工作條件
5.1在室溫100C～350C范圍內；
5.2相對濕度不大于80%；
5.3在穩固的基礎上正確安裝；
5.4在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；
5.5電源電壓的波動范圍不應超過額定電壓的
10%。
6驗機的配置

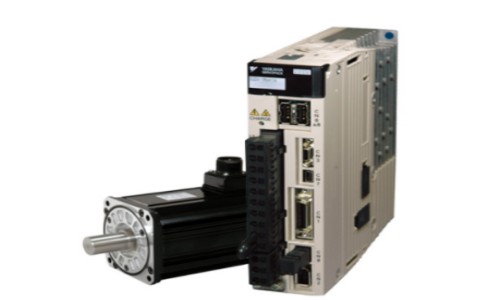

△伺服電機及驅動器1套（日本安川）
△精密級行星減速機1臺（日本新寶）
△研磨級滾珠絲桿1條（日本THK）

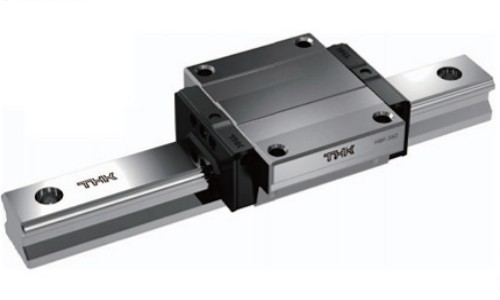

△精密級直線導軌4條（日本THK）

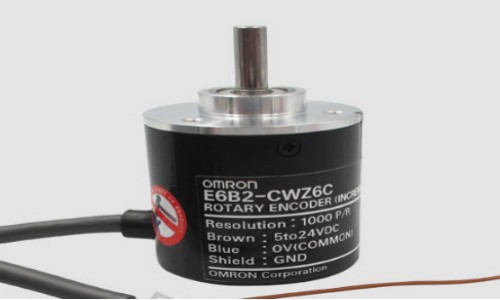

△旋轉編碼器1個（日本 歐姆龍)

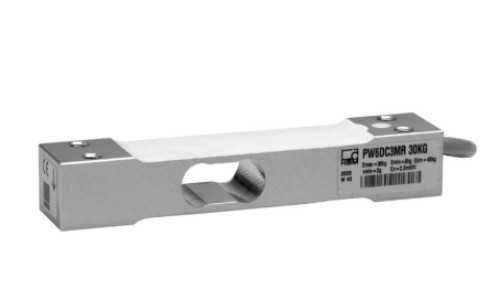

△壓力傳感器1個（德國HBM）
△數據采集系統1套（自產）
△觸摸屏1塊（國內知名品牌）
△打印機1個（國內知名品牌）
△開關電源1套（臺灣明緯）
△隨機資料（使用說明書、合格證明書、裝箱單）1套
7售后服務
7.1甲方對試驗機進行安裝、調試、培訓操作人員及設備維修人員；
7.2免費為用戶提供軟件的升級（不包含機械配置升級）；
7.3產品免費保修期壹年，終生維修服務。
