名稱：全自動精密彈簧試驗機V3.1   型號：AUTO-ASP 系列

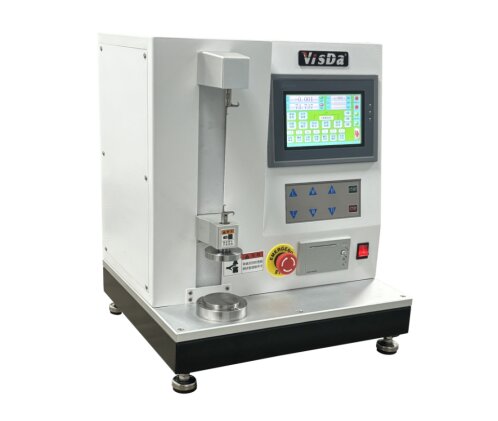

儀器外觀

操作界面

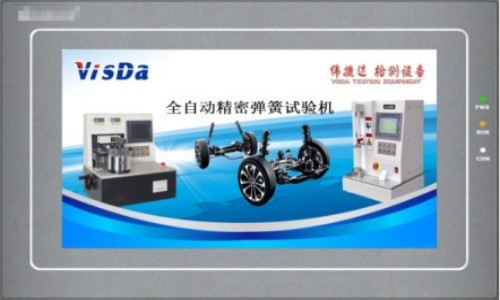

開機界面

主設置界面

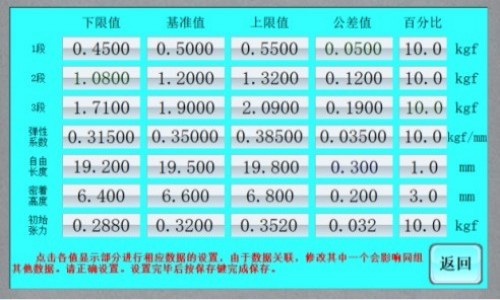

公差設置界面

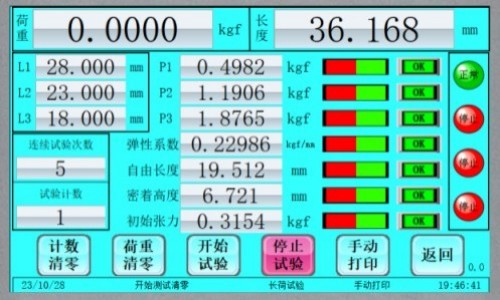

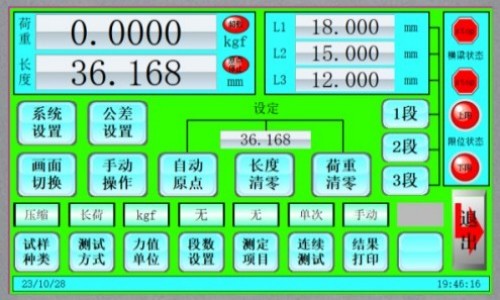

測試界面

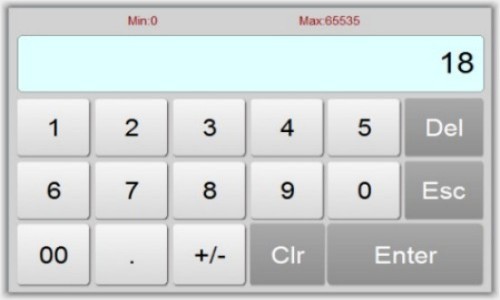

數字鍵盤

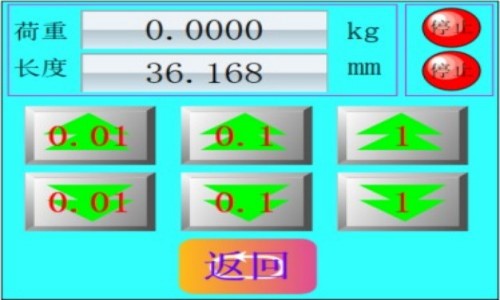

手動操作界面

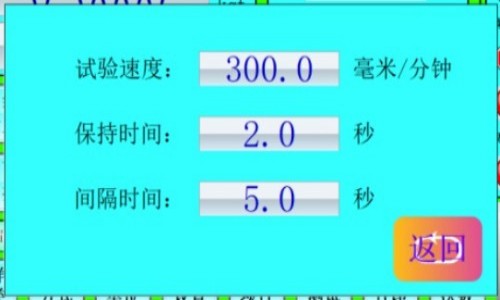

系統設置界面
核心部件

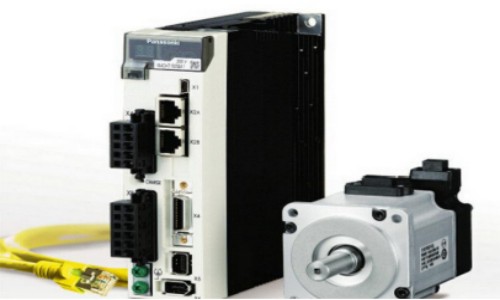

日本松下伺服馬達

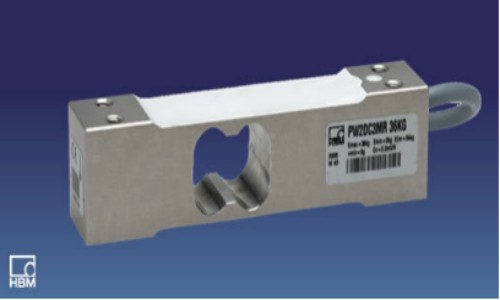

HMB傳感器

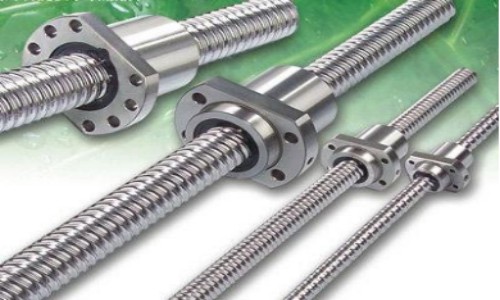

滾珠絲桿

本機采用微電腦控制，觸摸屏顯示，具有操作直觀簡便、控制精度高、性能穩定等特點，可完成彈簧的拉伸、壓縮試驗同時自動計算彈簧剛性，該機型參照同類進口產品設計制造，測試精度及結果可媲美進口彈簧試驗機。

2 方案描述

2.1主機

    主機采用立式結構，中間部位為高精度滾珠絲桿傳動上下，橫杠中端為高精度壓力傳感器感應加載荷重，橫杠上下兩端中間為軸向壓盤，右端為工業觸摸屏及軟件控制動作，測試精準，功能強大。

2.2傳動系統

通過交流伺服馬達及驅動器、精密滾珠絲桿和高精度旋轉編碼器，保證試驗過程速度連續調節和精準加載。

2.3荷重采集

采用高精度壓力傳感器采集測試產品荷重。

2.4測量控制系統：

荷重采用高精度壓力傳感器采集，位移由高精度編碼器采集，試驗機主板控制并顯示于觸摸屏界面上。

2.5 顯示系統

     觸摸屏顯示系統，所有資料顯示與觸摸屏界面上。

2.6 試驗系統

整個試驗過程采用觸摸屏中文人機對話方式，使用觸摸屏界面的視窗式操作系統，由鍵盤輸入試驗參數，自動完成全部試驗過程。屏幕顯示測試結果、試驗機工作狀態等。

設備內置微型打印機，可將試驗結果通過打機機打印出來。

3 主要性能

自動測定彈簧的拉力、壓力、彈性系數，以及自由長、密著高、初張力。

指定1、2、3段全自動測試。

人機中文對話直觀明了。

效率高、功能全、操作方便。

具有程控和機械兩級限位保護。

荷重傳感器過載自動保護及緊急停止功能。

自帶微型打印機；手動或自動打印測試結果。

伺服馬達帶動，精密滾珠絲桿傳動，并配有精密導軌，保證測試精度。

可輸入產品規格公差，測試完成后自動顯示合格與不合格。

可設定長度測試荷重，設定變形量測試荷重，設定荷重測試長度，設定荷重測試變形量。

荷重傳感器過載自動保護及緊急停止功能。

設備功能強大，既適合產品檢測，也適合研發測試。

4主要技術參數

5試驗機的環境與工作條件

5.1室溫10⁰C～35⁰C；

5.2相對濕度不大于80%；

5.3在穩固的基礎上正確安裝；

5.4在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；

5.5電源電壓的波動范圍不應超過額定電壓的10%。

6試驗機的配置

△伺服電機及驅動器1套(松下)

△行星減速機1臺（臺誠）

△滾珠絲桿1條（上銀）

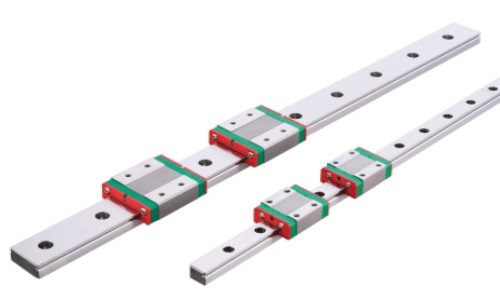

△直線導軌4條（上銀）

△旋轉編碼器1個(歐姆龍)

△壓力傳感器1個(HBM)

△數據采集系統1套（自產）

△觸摸屏1塊（國內知名品牌）

△打印機1個（國內知名品牌）

△開關電源1套(明緯)

△隨機資料（使用說明書、合格證明書、裝箱單）1套

7售后服務

7.1甲方對試驗機進行安裝、調試、培訓操作人員及設備維修人員；

7.2免費為用戶提供軟件的升級（不包含機械配置升級）；

7.3產品免費保修期壹年，終生維修服務。
