名稱：全自動精密扭簧試驗機         型號：AUTO-ATS 系列

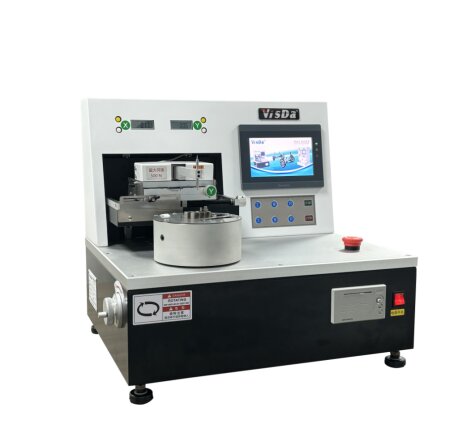

儀器外觀

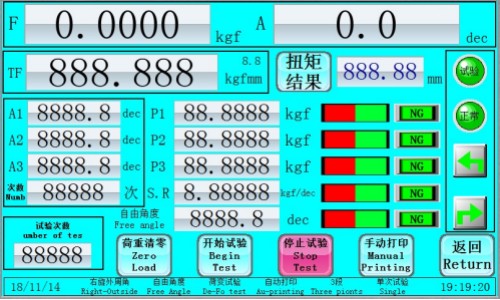

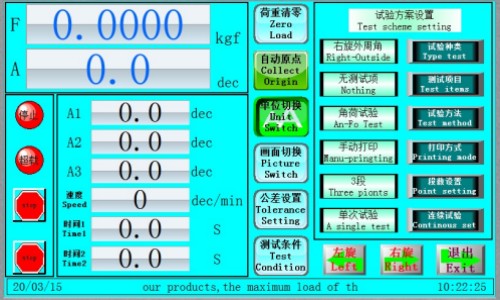

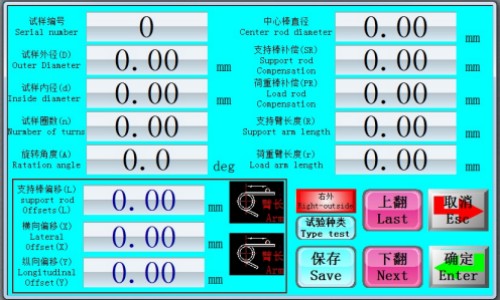

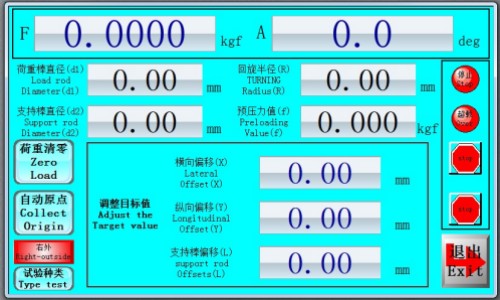

操作界面

售前支持

1. 根據客戶實際使用需求結合試驗機精度為客戶推薦最適合的機型及量程范圍

2. 免費為客戶提供設備功能展示及樣品測試，符合要求后再下單確保所購即所需

3. 針對客戶的特別需求，可定制設備外形、功能等測試要求

1. 常規設備我司均有備貨，可實現快速響應，快速交貨

1試驗機簡介

本機采用微電腦控制，觸摸屏顯示，具有操作直觀簡便、控制精度高、性能穩定等特點，可完成扭簧的角荷和變荷試驗的同時自動計算彈簧剛性，該機型參照同類進口產品設計制造，測試精度及結果可媲美進口彈簧試驗機。

2 方案描述

2.1主機

    主機采用立式結構，上端左側部位為XY移動平臺，右側部位為工業觸摸屏及軟件控制動作，臺面為旋轉工作臺，測試精準，功能強大。

2.2傳動系統

通過采用交流伺服馬達及驅動器和高精度中空旋轉平臺保證試驗過程速度連續調節和精準加載；

2.3荷重采集

采用高精度壓力傳感器采集測試產品荷重。

2.4測量控制系統：

荷重采用高精度壓力傳感器采集荷重，角度由編碼器采集試驗機主板控制并顯示與觸摸屏界面上。

2.5 顯示系統

     觸摸屏顯示系統，所有資料顯示與觸摸屏界面之上。

2.6 試驗系統

整個試驗過程采用觸摸屏中文人機對話方式，使用觸摸屏界面的視窗式操作系統，由鍵盤輸入試驗參數，自動完成全部試驗過程。屏幕顯示測試結果、試驗機工作狀態等。

設備內置微型打印機，可將試驗結果通過打機機打印出來。

3 主要性能

 全系列采用JIS B 7738「線徑彈簧圧縮引張試驗機」0.5(高等級)標準。

１、２、３段荷重(角度)彈簧定數自動試驗、自由角度的測定可簡單完成。

 自動原點校正功能完成荷重傳感器與機臺材料剛性結構變形演算、補償，保證高精度測定。

 觸摸屏人機對話式的測試條件設定輸入。

 為方便公差的計算和輸入 ,當輸入公差百分值后,系統將自動計算上下限值。

 多種的測試種類,不僅能滿足生產測量,同時還能滿足彈簧工程設計要求的測試。

 測試荷重單位有 N、gf、kgf。

 長度單位有mm、cm、m。

 為方便操作,測量范圍可以自由轉換3段試驗范圍。

 通過轉盤,自動校正負載測試塞規和旋轉塞規的位置得到精確的零點位置。

 系統可以通過輸入的參數自動計算出中心固定塞規的直徑、負載規和旋轉規位置。

 系統設有過載保護和緊急停機功能。

 通過打印機可以得到數字式測試結果的報告。

 旋轉角度控制按鈕設有10度、 1度、0.1度緩動旋轉級別，可以精確的控制角度，也可做到快速移動角度。

4主要技術參數

5試驗機的環境與工作條件

5.1室溫10⁰C～35⁰C；

5.2相對濕度不大于80%；

5.3在穩固的基礎上正確安裝；

5.4在周圍無振動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；

5.5電源電壓的波動范圍不應超過額定電壓的10%。

6 隨機清單

 主機：1臺（主機內主要配置清單如下）

1. 伺服電機：1套

2. 滾珠絲桿：一根

3. 控制板：1套

4. 微型打印機：1臺

5. 標準測試治具：1套

6. 精密傳感器：1顆

7. 觸摸屏：1塊

8. 旋轉編碼器：1個

9. 精密導軌：4條

10. 數顯卡尺：3個

 電源線：1條

 打印紙：2卷

 說明書：1份

7售后服務

7.1根據約定甲方對試驗機進行現場或視頻指導安裝、調試、培訓；

7.2針對可升級的軟件免費為用戶提供升級；

7.3設備免費保修壹年（人為損壞外），提供終生維護服務。

7.4為確保設備長期使用精度及壽命，我司提供原廠點檢校準服務（建議一年一次，可提供報告）。

7.5 可提供設備夾治具設計、滿足客戶各種使用場景需求。
